USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Sam 29 Oct - 7:55

hello...
pour ma part j'ai le même soucis. j’ai tout essayé et rien... sans succès.
voila les détails :

je viens de monté un nouveau hack pour le trip :

SSD Système mac 120 Go pro MacOs Sierra 10.12
HDD stockage 500 Go
i7-6700k skylake 4,4 Ghz
MSI z170i pro gaming AC
2x8Go DDR4 G.Skill RipjawsV 16Go
M.2 wifi update vers Broadcom bcm94352z
Ventilateur low profil TDP 95w
Alimentation Be-quiet SFX power 2
Boitier Cylindrique métallique double ventilation (2x120mm)

après qlq galère… ça tourne, mais :

Sortie vidéo Hdmi ok avec artefact noir en haut  a gauche
displayport : ne marche pas. black screen pendant le chargement de l’os.
Et surtout, tout les ports usb ne fonctionnent pas correctement.
en l’occurrence, les USB3. les HDD sont alimentés mais n’apparaissent pas.
seulement sur 1 USB3 et les USB 2. rien sur les 3 autres ports USB 3.
Je boot sans arg, sauf quand ça bug parfois obligé de mettre nv_disable=1 pour booter. puis ne plus le mettre remarche au boot suivant...

voici mon config.plist et (mes kext en photo).  kext mis en S/L/E et clover/kext/10.12 (car je sais jamais ou les mettre)

Mon fichier config.plist : [Vous devez être inscrit et connecté pour voir ce lien]



Merci d'avance pour les échanges à venir Wink

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par emax31 le Sam 29 Oct - 8:00

Si tu es en UEFI ou en ESP tu les mets dans  clover/kext/10.12.
Tu n'en mets pas partout
Pour l'usb3, tu vires generic et usbinject que tu remplaces par
FakePCIID_XHCIMux.kext et FakePCIID.kext
[Vous devez être inscrit et connecté pour voir ce lien]
Tu envoies le lien de ta carte mère du constructeur,

_________________
Décembre 2016:




emax31
Genie
Genie

Messages : 1437
Date d'inscription : 04/12/2013
Localisation : Ariège - Grenoble - France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par arcade33 le Sam 29 Oct - 9:02

peux tu nous poster ton rapport sytème compressé
merci

_________________
mes configs:

« CONFIGURATIONS  »:

arcade33
Testeur Hackintosh
Testeur Hackintosh

Messages : 5614
Date d'inscription : 27/10/2013
Age : 61

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Sam 29 Oct - 9:04

Ok je vais faire ça de ce pas...
Si je dis pas de bêtise je suis en UEFI.
(je vire donc les doublons dans S/L/E)

lien carte mère : [Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:peux tu nous poster ton rapport sytème compressé
merci

rapport systeme en piece jointe Wink

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Si tu es en UEFI ou en ESP tu les mets dans  clover/kext/10.12.
Tu n'en mets pas partout
Pour l'usb3, tu vires generic et usbinject que tu remplaces par
FakePCIID_XHCIMux.kext et FakePCIID.kext
[Vous devez être inscrit et connecté pour voir ce lien]
Tu envoies le lien de ta carte mère du constructeur,

ça c'est fait.... Pour le moment, ça n'a rien changé Wink j'attends avec impatience vos avis une fois les fichiers consulté Wink Very Happy
Fichiers joints
iMac.zip Vous n'avez pas la permission de télécharger les fichiers joints.(227 Ko) Téléchargé 0 fois


Dernière édition par vernvex le Sam 29 Oct - 9:20, édité 1 fois

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par arcade33 le Sam 29 Oct - 9:22

comment . t'as fait ton installe
et la config.plist

_________________
mes configs:

« CONFIGURATIONS  »:

arcade33
Testeur Hackintosh
Testeur Hackintosh

Messages : 5614
Date d'inscription : 27/10/2013
Age : 61

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Sam 29 Oct - 9:36

J'ai utilisé la méthode cle usb avec flash drive maker suite à un échec avec l'installer Sierra HD 2.6
Puis j'ai suivi des indications pour faire un plist sous z170 skylake.
Je suis donc loin d’être certain que tout soit correct ou optimal.

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par chris1111 le Sam 29 Oct - 10:01

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:comment . t'as fait ton installe
et la config.plist
Ont dirait que tu a deviner? ha39

chris1111
Admin
Admin

Messages : 18218
Date d'inscription : 18/12/2012
Localisation : Montreal (Quebec)

Voir le profil de l'utilisateur http://www.hackintosh-montreal.com

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par arcade33 le Sam 29 Oct - 10:10

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:J'ai utilisé la méthode cle usb avec flash drive maker suite à un échec avec l'installer Sierra HD 2.6
Puis j'ai suivi des indications pour faire un plist sous z170 skylake.
Je suis donc loin d’être certain que tout soit correct ou optimal.
je vais pas pouvoir t'aider
je ne connais pas "flash drive maker"
ensuite SIERRA HD , ça ne fonctionne que dans SIERRA
je pense que tu devrais utiliser des outils du forum que l'on connait
désolé

_________________
mes configs:

« CONFIGURATIONS  »:

arcade33
Testeur Hackintosh
Testeur Hackintosh

Messages : 5614
Date d'inscription : 27/10/2013
Age : 61

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Dim 30 Oct - 7:39

et voilà,
j'ai refais une clean installe en utilisant l'installer Sierra HD.
J'ai insatllé la derniere version de clover. (3882)
j'ai ajouté une ligne de patch pour ma carte wifi + bluetooth broadcom M.2 que j'ai remplacé. WWifi + bluetooth ok.
J'ai toujours ce soucis USB qui ne fonctionnent pas et d'artefacts en haut a gauche sur la barre de menu.
Sad

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par Fry le Dim 30 Oct - 8:01

Hello, les glitchs/artefacts en haut à gauche sur les HD520/530 est un problème connu et non résolu sous macOS Sierra.

Tu peux éventuellement activer la "barre de menu foncée" pour estomper un peu les glitchs. (bof bof)

Je te conseille de rester sous El Capitan en attendant que ce problème soit corrigé ou d'investir dans une carte graphique compatible, mais pas une GTX10x0 (Pascal = incompatible)

Tu as utilisé ce boitier ?

Fry
Top usr
Top usr

Messages : 101
Date d'inscription : 02/11/2013
Localisation : Lille

Voir le profil de l'utilisateur http://trackr.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par emax31 le Dim 30 Oct - 8:23

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
J'ai toujours ce soucis USB qui ne fonctionnent pas et d'artefacts en haut a gauche sur la barre de menu.
Sad
As tu modifié la limite du nombre de ports USB ?

_________________
Décembre 2016:




emax31
Genie
Genie

Messages : 1437
Date d'inscription : 04/12/2013
Localisation : Ariège - Grenoble - France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Dim 30 Oct - 11:03

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Hello, les glitchs/artefacts en haut à gauche sur les HD520/530 est un problème connu et non résolu sous macOS Sierra.

ok c'est bon a savoir Smile

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Tu peux éventuellement activer la "barre de menu foncée" pour estomper un peu les glitchs. (bof bof)

ça c'etait déjà fait Wink

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Je te conseille de rester sous El Capitan en attendant que ce problème soit corrigé ou d'investir dans une carte graphique compatible, mais pas une GTX10x0 (Pascal = incompatible)

J'ai deja une config (celle que tu vois a gauche) avec une GTX.La le but etait de faire un ptit hack sans CG pci en mini ITX :

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Tu as utilisé ce boitier ?

et oui j'ai utilisé ce boitier. version noir brillant. et oui le corps est bien metallique Wink



Dernière édition par vernvex le Dim 30 Oct - 11:13, édité 1 fois

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Dim 30 Oct - 11:08

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
[Vous devez être inscrit et connecté pour voir ce lien] a écrit:
J'ai toujours ce soucis USB qui ne fonctionnent pas et d'artefacts en haut a gauche sur la barre de menu.
Sad
As tu modifié la limite du nombre de ports USB ?

Voici mon plist actuel avec lequel je viens de reussir a faire fonctionner tous les USB :
j'ai coché USB FIX, mais je suis pas sure que ça vienne de ça, car c'est pas la seule chose que j'ai modifiée...
Je vais retesté...

le config.plist en piece jointe Wink
Fichiers joints
config.plist.zip Vous n'avez pas la permission de télécharger les fichiers joints.(3 Ko) Téléchargé 7 fois


Dernière édition par vernvex le Dim 30 Oct - 12:10, édité 1 fois

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par emax31 le Dim 30 Oct - 11:21

Dans ton config tu as modifié la limite des ports à 31 , tu n'as que 17 ports donc tu remplaces à kernel patches
AppleUSBXHCIPCI 83BD8CFEFFFF1F par 83BD8CFEFFFF11
Pour les ports tu utilises quels kexts ?
A section boot mets toi en verbose -v pour voir ce qui se passe

_________________
Décembre 2016:




emax31
Genie
Genie

Messages : 1437
Date d'inscription : 04/12/2013
Localisation : Ariège - Grenoble - France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Lun 31 Oct - 6:53

Re bonjour à tous... Et merci de me lire Smile

Après une tripotée de tests et de reboots j'ai essayé de simplifier mes kexts et mon plist et voilà où j'en suis :

- Son / audio : ok seulement si j'ajoute :
 Rename  HDAS to HDEF      Find   SERBUw==      Replace  SERFRg==
 J'ai remarqué que sous clover, les valeurs ne sont differentes. (HEX)
 Sortie son uniquement sur la sortie mini jack RS-out. c'est déjà ça. ça peut etre mieux ?

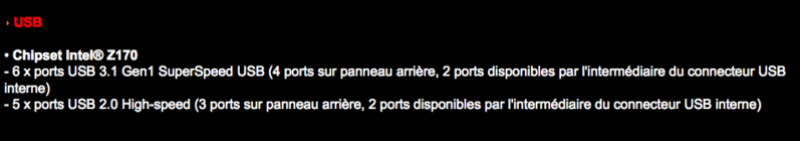

- Concernant la limite du nombre de ports USB, pour ma part je calcul 23 ports au total.
 Donc pas 17 comme tu m'as dis plus haut. Est ce que je fais erreur ?? Voir mon calcul ci-dessous.

  Calcule du nombre de ports :



USB 2 : compter juste le nombre de port à l'arrière de la machine. Compter +2 par header usb.
USB 3 : Compter les ports usb3 et les headers usb3 (un header vaut aussi 2), puis multiplier cette valeur par 2 (en effet , les port USB3 valent double, puisqu'ils ont un mode USB2)"


- Voici mes kexts :



J'ai essayé un coup BcrmFirmwareData.kext puis je l'ai remplacé par BcrmFirmwareRepo.kext j'ai pas vu de différence...
Quelle est la différence justement ? Enfin si ça à son importance.

J'arrive à utiliser mes ports USB-3 uniquement avec ce kext : Z170_Injector.kext en pièce jointe.
Tous les autres essais avec injectall et autres n'ont pas fonctionné.
Le soucis c'est que ça me fait sauter le bluetooth et donc ma magic mouse.

Est-il possible d’éditer ce z170.kext pour qu'il ne fasse pas défaut au bluetooth ? ou passser par une autre méthode ?

Et voici le config.plist également en piece jointe.
D'ailleurs, contient il des aberrations ? je maitrise pas la totalité des options et de leurs conséquences...

En résumer, je cherche à avoir mon bluetooth opérationnel avec mon USB 3 et si possible le displayport.
En effet, je n'arrive toujours pas démarrer dessus. passe en veille pendant le chargement de la pomme).

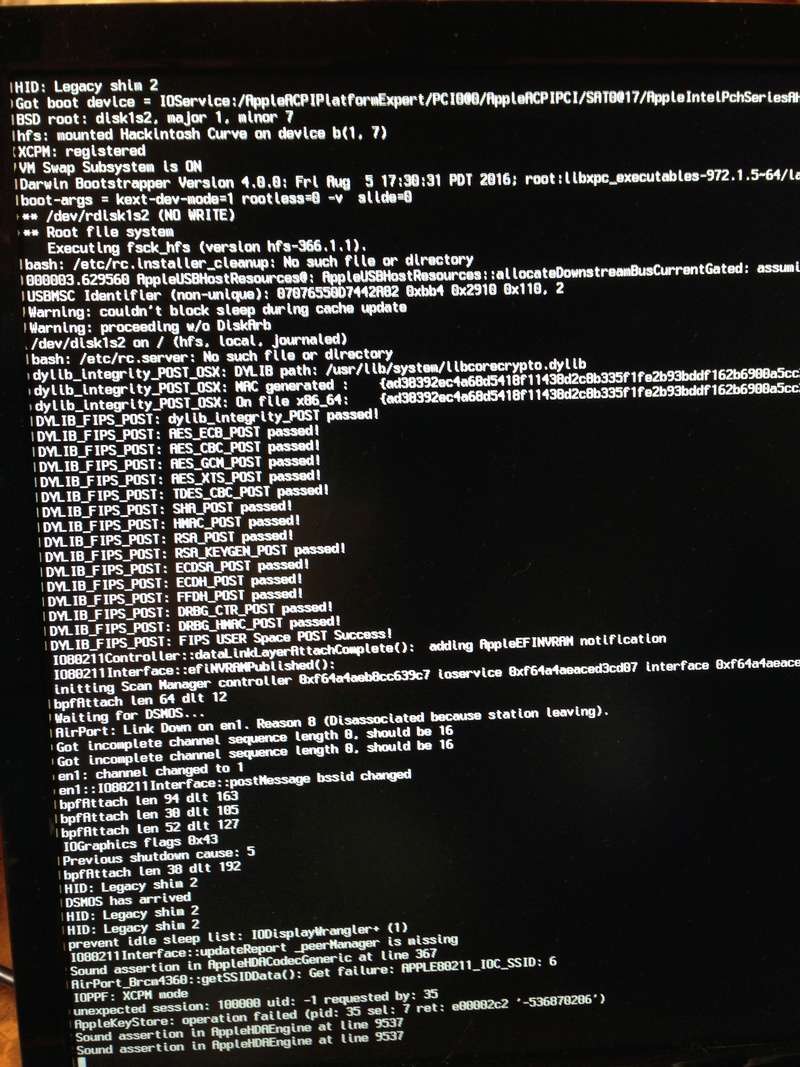

Pour cela, j'ai pris qlq cliché du verbose avant que l'ecran ne se coupe. Les voici, si ça aide...
(mon écran de test 1920x1080 est en HDMI) mon autre ecran, fonctionne en hdmi (LG 34um95)



Merci pour votre soutient Smile
Fichiers joints
Z170_Injector_Perso.kext.zip Vous n'avez pas la permission de télécharger les fichiers joints.(3 Ko) Téléchargé 1 fois
config.plist.zip Vous n'avez pas la permission de télécharger les fichiers joints.(5 Ko) Téléchargé 2 fois

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Lun 31 Oct - 12:08

Bon et bien sacrée journée ! J'espère avoir été assez précis et ordonné dans mon post pour que cela ne pique pas les yeux Smile J'attends vos retour avec impatience Very Happy Very Happy

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par emax31 le Lun 31 Oct - 16:28

Sur le lien que tu as donné
[Vous devez être inscrit et connecté pour voir ce lien]

Donc le nombre de ports correspond, je n'étais pas bon avec les headers
USB3 4 +2= (4*2)+(2*2*2)=8+8 =16
USB2 3 +2= (3*1)+(2*1*2)=3+4=7
Il te faudra mettre donc
Code:

<dict>
 <key>Comment</key>
 <string>change 15 port limit to 23 in XHCI kext</string>
 <key>Disabled</key>
<false/>
 <key>Find</key>
 <data>
 g710////EA==
 </data>
 <key>MatchOS</key>
 <string>10.12.x</string>
 <key>Name</key>
 <string>AppleUSBXHCIPCI</string>
 <key>Replace</key>
 <data>
 g710////Fw==
 </data>
 </dict>

EDIT :Vu les 2 fichiers lorsque j'ai posté , je regarde demain
sinon pour le Z170_Injector.kext , c'est le info.plist qui correspond au SMBIOS 17.1

Pour l'audio tu as :
• Codec Realtek® ALC1150
- Audio HD 7.1-Channel
- Support sortie S/PDIF

Moi je tenterai woodoo 289, tu désactives au préalable les 3 patchs dans le config.plist



_________________
Décembre 2016:




emax31
Genie
Genie

Messages : 1437
Date d'inscription : 04/12/2013
Localisation : Ariège - Grenoble - France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Lun 31 Oct - 18:03

Ok cool Smile je test ça après la soirée... ou demain :p lol sans doute demain Smile

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Mar 1 Nov - 6:21

USB fonctionnel grace a ton code et plus besoin du Z170 injector donc wifi + bluetooth ok Smile
Merci !!! On avance !
Je vais voir si je peux améliorer qlq chose au niveau des sorties audios en suivant tes conseils.
Et cet tehistoire de display port. Smile
Apparemment on peut rien faire pour les artefacts en haut a gauche sous HD530.... Sad

Code:
<dict>
 <key>Comment</key>
 <string>change 15 port limit to 23 in XHCI kext</string>
 <key>Disabled</key>
<false/>
 <key>Find</key>
 <data>
 g710////EA==
 </data>
 <key>MatchOS</key>
 <string>10.12.x</string>
 <key>Name</key>
 <string>AppleUSBXHCIPCI</string>
 <key>Replace</key>
 <data>
 g710////Fw==
 </data>
 </dict>


Dernière édition par vernvex le Mar 1 Nov - 11:48, édité 1 fois

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par rouletabosse le Mar 1 Nov - 6:37

Bonjour Vemvex, j'ai vu que tu as un beau boitier rond, j'aimerais savoir si tu peux de dire ou me donner un lien pour pouvoir l' acheter  merci,
J'ai déjà vu ça, mais je pense que ça n'a pas vu le jour.
[Vous devez être inscrit et connecté pour voir ce lien]

rouletabosse
Top usr
Top usr

Messages : 97
Date d'inscription : 11/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Mar 1 Nov - 7:30

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:j'aimerais savoir si tu peux de dire ou me donner un lien pour pouvoir l' acheter  merci.

En effet, j'avais vu ce boitier qui malheureusement ne verra probablement jamais le jour...
Tu trouvera le Imagic Pi en vente en Corée du sud.
Je l'ai eu à 72€ sur Ebay. Hélas j'ai ramassé 45€ de douane... Sad
Je l'ai reçu en une semaine environ.
Il a deux gros ventilateurs de 120mm dont celui du dessus qui est éclairé.
3 positions. Arret et deux modes de ventillation. (tres silencieux.)
Alim SFX Wink


Edit : J'ai désactivé les 3 patches et j'ai utilisé VoodooHDA 2.8.9 Clover-V6
marche au top ! sortie son sur Line out ! Smile
Dois je virer ceci : Rename HDAS to HDEF dans DSDT patches ?

Il semble qu'il ne reste que ce soucis de double affichage hdmi + displayport

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par rouletabosse le Mar 1 Nov - 7:43

Merci à toi, j'ai été sur Ebay, j'ai vu le boitier, pas mal.
Tant pis pour les frais de douane, celui que j'avais vu coutait plus cher et n'a jamais vu le jour.

rouletabosse
Top usr
Top usr

Messages : 97
Date d'inscription : 11/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Mar 1 Nov - 7:49

Quelle est l'utilité de cette ligne "external icons patch:



je l'ai désactivé mais je vois pas où cela change qlq chose...
Merci Smile

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par vernvex le Mar 1 Nov - 13:12

Alors suite des infos :

- Coté affichage, quand je me branche en HDMI sur mon LG 34um95 j'ai que du 30hz en affichage 3440x1440
- Toujours pas de dual display ou d'affichage sur display port (sauf au demarrage)

- Et surtout, j'ai perdu ma souris ! le bluetooth est activé mais il ne detecte plus rien Sad
 ça peut venir de voodooHDA ? comment le désinstallé correctement pour tester ?
 J'avais 2 souris et je suis pas certain du moment ou ça ne marchait plus
.


J'ai remis pour voir : FakePCIID.kext  et FakePCIID_XHCIMux.kext
je sais pas trop encore lequel à permis le retour du BT :p mais ça fonctionne Smile

tireur Reste donc ce dual display et son displayport ! tireur

vernvex

Messages : 41
Date d'inscription : 02/12/2014
Age : 35
Localisation : Lyon

Voir le profil de l'utilisateur http://www.artmotion.fr

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par emax31 le Mar 1 Nov - 14:41

Avec une connexion DisplayPort, 60 Hz.
Avec une connexion HDMI, limité à un taux de rafraîchissement maximum de 30 Hz.

_________________
Décembre 2016:




emax31
Genie
Genie

Messages : 1437
Date d'inscription : 04/12/2013
Localisation : Ariège - Grenoble - France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: USB 3 et displayport... Hackintosh cylindrique Z170i

Message par Contenu sponsorisé Aujourd'hui à 21:02


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
